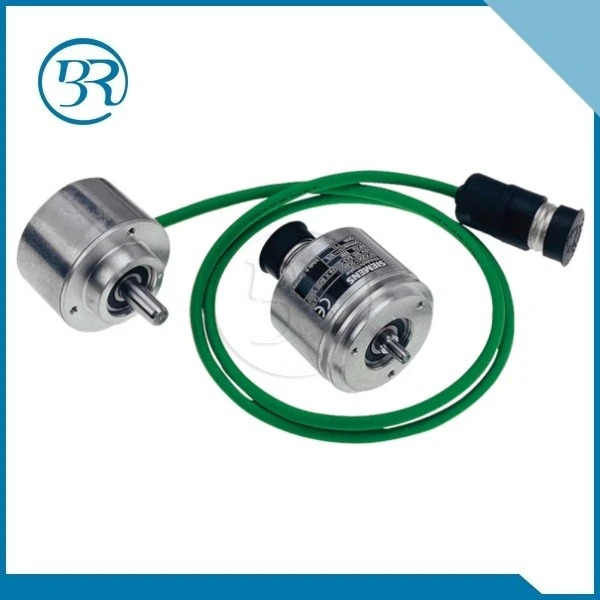

6FX2001

6FX2001Encoder ir viens no Siemens automatizācijas produktu līnijas galvenajiem komponentiem. Tas izmanto fotoelektrisko elementu temperatūras kompensāciju, lai saglabātu stabilu signāla kvalitāti pilnā temperatūras diapazonā, nodrošinot augstas izšķirtspējas un mērījumu precizitāti. Tas ir ļoti svarīgi rūpnieciskajā mērīšanā, CNC darbgaldi, robotu sistēmās un precīzas pozicionēšanā. Tas atspoguļo vārpstas pozīcijas maiņu, izvadot impulsa signālus. Tas ir stabils ātrgaitas, nepārtrauktas rotācijas uzraudzības lietojumprogrammās.

• Lieliska pretraides spēja nodrošināt stabilu darbību rūpnieciskajā vidē ar spēcīgu elektromagnētiskiem traucējumiem.
• Atlasiet augstas kvalitātes režģa diskus un precizitātes gultņus, pozīcijas kļūdu<±20 arc seconds, repeat positioning accuracy <±1 count.
• Visu metālu apvalks un precizitātes nesošais dizains var izturēt smagu mehānisko spriegumu.
• Nodrošiniet vārpstas un atloku uzstādīšanas metodes, pielāgojieties dažādām mehāniskām saskarnēm.

• Instalācijas izlīdzināšana: Vārpstas neatbilstība ir galvenais agrīnās kodētāja kļūmes iemesls. Ieteicams izmantot elastīgu savienojumu ar radiālo novirzi, kas kontrolēta<0.1mm and angular deviation <0.5°.



• Jāizmanto ekranēts savīts pāris, un ekranēšanas slānim jābūt iezemētam vienā punkta kontroliera galā.



• Strāvas vads jāorganizē prom no strāvas kabeļa. Ieteicams uzstādīt 10-100 μF elektrolītisko kondensatoru pie filtrēšanas jaudas.



• Izvairieties no aksiālās trieciena slodzēm, un ir stingri aizliegts uzstādīt vārpstas galu. Vibrējošā vidē ieteicams pievienot šoka absorbējošu kronšteinu.



• Lai arī tai ir IP64 aizsardzība, ieteicams pievienot papildu aizsargājošu pārsegu vietās ar daudz dzesēšanas šķidruma vai metāla mikroshēmām.



• Apstipriniet, vai kontroliera saskarne atbalsta diferenciālo ieeju. Ja ir tikai viena galda interfeiss, jums jāpievieno līnijas draiveris vai jāizvēlas viena galda izvades modelis.

Siemens6FX2001kodētājs darbojas, pamatojoties uz fotoelektriskās pārveidošanas principu. Galvenie komponenti ietver režģa sistēmu, fotodetektora masīvu, signāla apstrādes ķēdi un mehāniskās pārraides sistēmu. Kad kodētājs darbojas, rotējošā vārpsta virza režģa disku, lai pagrieztos, un fotodetektors nosaka gaismas un tumšās izmaiņas un pārvērš tos elektriskos impulsos. Fāzes starpība starp A un B fāzes signāliem ir 90 grādi, ko izmanto, lai noteiktu rotācijas virzienu. Atsauces signāls (R) pēc vienas revolūcijas nodrošina atsauces pozīcijas zīmi.
